FName

参考文章 https://zhuanlan.zhihu.com/p/500887262

预定义全局变量

首先定义一些全局变量

enum {NAME_SIZE	= 1024};

#if WITH_CASE_PRESERVING_NAME
constexpr uint32 FNamePoolShardBits = 10;
#else
constexpr uint32 FNamePoolShardBits = 8;
#endif

constexpr uint32 FNamePoolShards = 1 << FNamePoolShardBits;
constexpr uint32 FNamePoolInitialSlotBits = 8;
constexpr uint32 FNamePoolInitialSlotsPerShard = 1 << FNamePoolInitialSlotBits;

static constexpr uint32 FNameMaxBlockBits = 13; // Limit block array a bit, still allowing 8k * block size = 1GB - 2G of FName entry data
static constexpr uint32 FNameBlockOffsetBits = 16;
static constexpr uint32 FNameMaxBlocks = 1 << FNameMaxBlockBits;
static constexpr uint32 FNameBlockOffsets = 1 << FNameBlockOffsetBits;
static constexpr uint32 FNameEntryIdBits = FNameBlockOffsetBits + FNameMaxBlockBits;
static constexpr uint32 FNameEntryIdMask = (1 << FNameEntryIdBits ) - 1;

static constexpr uint32 EntryIdBits = FNameMaxBlockBits + FNameBlockOffsetBits;
static constexpr uint32 EntryIdMask = (1 << EntryIdBits) - 1;
static constexpr uint32 ProbeHashShift = EntryIdBits;
static constexpr uint32 ProbeHashMask = ~EntryIdMask;

常量名	值	作用说明
NAME_SIZE	1024	名称字符串的最大长度（字符数）
FNamePoolShardBits	10（保留大小写时）8（不保留时）	名称池分片数的位宽
FNamePoolShards	1024（保留大小写时）56（不保留时）	名称池的分片总数
FNamePoolInitialSlotBits	8	初始槽位数的位宽
FNamePoolInitialSlotsPerShard	256	每个分片的初始槽位数
FNameMaxBlockBits	13	内存块索引的最大位宽
FNameBlockOffsetBits	16	块内偏移量的位宽
FNameMaxBlocks	8 ,192	最大内存块数
FNameBlockOffsets	65 ,536	每个内存块的最大条目数
FNameEntryIdBits	29	名称条目ID的总位宽
FNameEntryIdMask	0x1FFFFFFF	名称条目ID的位掩码
EntryIdBits	29	条目ID位宽（重复定义）
EntryIdMask	0x1FFFFFFF	条目ID位掩码（重复定义）
ProbeHashShift	29	探测哈希的移位值
ProbeHashMask	0xE0000000	探测哈希的位掩码

基本数据结构

FNameStringView

struct FNameStringView
{
    // functions ...

	union
	{
		const void* Data;
		const ANSICHAR* Ansi;
		const WIDECHAR* Wide;
	};

	uint32 Len;
	bool bIsWide;
}

可以看到 FNameStringView 内容很简单，一个用于存储数据的 union，一个用于存储长度的 len，一个用于判断是否是宽字符 的 bool 值

FNameHash

FNameHash 中会计算很多数值，用于后续的判断流程

struct FNameHash
{
    // else functions

	uint32 ShardIndex;
	uint32 UnmaskedSlotIndex; // Determines at what slot index to start probing
	uint32 SlotProbeHash; // Helps cull equality checks (decode + strnicmp) when probing slots
	FNameEntryHeader EntryProbeHeader; // Helps cull equality checks when probing inspects entries

	static constexpr uint64 AlgorithmId = 0xC1640000;
	static constexpr uint32 ShardMask = FNamePoolShards - 1;
	template<class CharType>

    FNameHash(const CharType* Str, int32 Len)
		: FNameHash(GenerateHash(Str, Len), Len, (bool)IsAnsiNone(Str, Len), sizeof(CharType) == sizeof(WIDECHAR))
	{}

    FNameHash(uint64 Hash, int32 Len, bool IsNone, bool bIsWide)
	{
		uint32 Hi = static_cast<uint32>(Hash >> 32);
		uint32 Lo = static_cast<uint32>(Hash);

		// "None" has FNameEntryId with a value of zero
		// Always set a bit in SlotProbeHash for "None" to distinguish unused slot values from None
		// @see FNameSlot::Used()
		uint32 IsNoneBit = IsNone << FNameSlot::ProbeHashShift;

		static_assert((ShardMask & FNameSlot::ProbeHashMask) == 0, "Masks overlap");

		ShardIndex = Hi & ShardMask;
		UnmaskedSlotIndex = Lo;
		SlotProbeHash = (Hi & FNameSlot::ProbeHashMask) | IsNoneBit;
		EntryProbeHeader.Len = Len;
		EntryProbeHeader.bIsWide = bIsWide;

		// When we always use lowercase hashing, we can store parts of the hash in the entry
		// to avoid copying and decoding entries needlessly. WITH_CUSTOM_NAME_ENCODING
		// that makes this important is normally on when WITH_CASE_PRESERVING_NAME is off.
#if !WITH_CASE_PRESERVING_NAME
		static constexpr uint32 EntryProbeMask = (1u << FNameEntryHeader::ProbeHashBits) - 1;
		EntryProbeHeader.LowercaseProbeHash = static_cast<uint16>((Hi >> FNamePoolShardBits) & EntryProbeMask);
#endif
	}
}

注意 FNameHash(const CharType* Str, int32 Len) 构造函数，通过 GenerateHash(Str, Len) 计算得到 uint64 的 Hash 值，这是一个 64 位的 Hash 值，使用的是 CityHash64 算法

那么，最后执行的构造用于计算 ShardIndex、SlotProbeHash 等数值

变量名	计算	作用
Hi	Hash >> 32	Hash 值的高 32 位
Lo	Hash	Hash 值的低 32 位
IsNoneBit	(bool)IsAnsiNone(Str, Len)	对 "None" 的特殊处理
ShardIndex	Hi & ShardMask	Hi 的低 10 位
UnmaskSlotIndex	Lo	Hash 值的低 32 位
SlotProbeHash	(Hi & FNameSlot::ProbeHashMask) \| IsNoneBit	Hi 的高三位，用于快速匹配
EntryProbeHeader.Len		字符串长度
EntryProbeHeader.bIsWide		是否是宽字符串

FNameValue

很简单的结构体，就是一个存储了 Name 和 Hash 的结构体，Name 是 FNameStringView，Hash 是 FNameHash

template<ENameCase Sensitivity>
struct FNameValue
{
	explicit FNameValue(FNameStringView InName)
		: Name(InName)
		, Hash(HashName<Sensitivity>(InName))
	{}

	FNameValue(FNameStringView InName, FNameHash InHash)
		: Name(InName)
		, Hash(InHash)
	{}

	FNameValue(FNameStringView InName, uint64 InHash)
	: Name(InName)
	, Hash(Name.bIsWide ? FNameHash(Name.Wide, Name.Len, InHash) : FNameHash(Name.Ansi, Name.Len, InHash))
	{}

	FNameStringView Name;
	FNameHash Hash;
#if WITH_CASE_PRESERVING_NAME
	FNameEntryId ComparisonId;
#endif
};

FNameSlot

维护一个名为 IdAndHash 的 uint32 属性，该属性值存储存储着两个内存

• 高 3 位：存储着 Probe 值，用于快速比较
• 低 29 位：存储着 ID 值，存储着其他信息，可以创建 FNameEntryId 对象

struct FNameSlot
{
public:
    // else functions ...

	FNameEntryId GetId() const { return FNameEntryId::FromUnstableInt(IdAndHash & EntryIdMask); }
	uint32 GetProbeHash() const { return IdAndHash & ProbeHashMask; }
private:
	uint32 IdAndHash = 0;
};

FNameEntryId

存储值

FNameEntryId 可以转换成 FNameEntryHandle

/** Opaque id to a deduplicated name */
struct FNameEntryId
{
    // some functions ...

private:
	uint32 Value;
};

FNameEntryHandle

存储着 Block 和 Offset

• Block 区块索引
• Offset 区块内偏移

struct FNameEntryHandle
{
	uint32 Block = 0;
	uint32 Offset = 0;

    // some function else ...

	operator FNameEntryId() const
	{
		return FNameEntryId::FromUnstableInt(Block << FNameBlockOffsetBits | Offset);
	}

	explicit operator bool() const { return Block | Offset; }
};

容器数据结构

FNamePoolShard

FNamePoolShard 是一个管理 FNameSlot 数组的容器

class FNamePoolShard : public FNamePoolShardBase
{
    // some functions ...
}

class alignas(PLATFORM_CACHE_LINE_SIZE) FNamePoolShardBase : FNoncopyable
{
    enum { LoadFactorQuotient = 9, LoadFactorDivisor = 10 }; // I.e. realloc slots when 90% full

	mutable FRWLock Lock;
	uint32 UsedSlots = 0;
	uint32 CapacityMask = 0;
	FNameSlot* Slots = nullptr;
	FNameEntryAllocator* Entries = nullptr;
	uint32 NumCreatedEntries = 0;
	uint32 NumCreatedWideEntries = 0;
	uint32 NumCreatedWithNumberEntries = 0;

public:
    void Initialize(FNameEntryAllocator& InEntries)
	{
		LLM_SCOPE(ELLMTag::FName);
		Entries = &InEntries;

		Slots = (FNameSlot*)FMemory::Malloc(FNamePoolInitialSlotsPerShard * sizeof(FNameSlot), alignof(FNameSlot));
		memset(Slots, 0, FNamePoolInitialSlotsPerShard * sizeof(FNameSlot));
		CapacityMask = FNamePoolInitialSlotsPerShard - 1;
	}

    // some functions ...
}

通过上述源码，可以发现

• 有一个 Slots 数组，存储 FNameSlot 对象
• 有一个 FNameEntryAllocator 用于创建 FNameEntry 的分配器
• 有一个 Lock 作为锁，处理多线程的情况
• 有一个 CapacityMask 作为容量的掩码，表示当前 Slots 数组的长度

通过 Initialize

1. 设置了 FNameEntryAllocator 内存分配器
2. 预创建了 FNamePoolInitialSlotsPerShard(256) 个 Slot
3. 设置 CapacityMask 容量掩码位 255，也就是位运算的后 8 位

除了 Initialize 之外，还有 Grow 函数，用于扩充 Slot 数组长度，类似 std::vector 超过一定长度之后自动扩充 2 倍容量

Probe

FORCEINLINE FNameSlot& Probe(const FNameValue<Sensitivity>& Value) const
{
    return Probe(Value.Hash.UnmaskedSlotIndex,
        [&](FNameSlot Slot)	{ return Slot.GetProbeHash() == Value.Hash.SlotProbeHash &&
                                EntryEqualsValue<Sensitivity>(Entries->Resolve(Slot.GetId()), Value); });
}

template<class PredicateFn>
FORCEINLINE FNameSlot& Probe(uint32 UnmaskedSlotIndex, PredicateFn Predicate) const
{
    const uint32 Mask = CapacityMask;
    for (uint32 I = FNameHash::GetProbeStart(UnmaskedSlotIndex, Mask); true; I = (I + 1) & Mask)
    {
        FNameSlot& Slot = Slots[I];
        if (!Slot.Used() || Predicate(Slot))
        {
            return Slot;
        }
    }
}

Probe 用于查找可以使用的 Slot

可以使用的定义

1. 没有被使用过的 Slot
2. 虽然被使用了，但是内容相同的 Slot

结合上述的两个 Probe 函数

第一个 Probe 像第二个 Probe 传入了 UnmaskedSlotIndex 和一个 lambda 表达式

[&](FNameSlot Slot)	{
    return Slot.GetProbeHash() == Value.Hash.SlotProbeHash &&
            EntryEqualsValue<Sensitivity>(Entries->Resolve(Slot.GetId()), Value);
}

查看 lambda 表达式的内容，首先对比 ProbeHash 值是否相等，位运算很快，所以可以高效的删除大部分 ProbeHash 值不相同的 Slot

然后通过 EntryEqualsValue 进行更加详细，但是占用性能的比较，具体的跟代码进去看就行

先比较 FNameEntryHeader 是否相同，如果相同再对 Data 的具体内容进行逐字符比较

接下来，在第二个 Probe 进行具体的 Slot 查找

注意，这里查找的起点是 FNameHash::GetProbeStart(UnmaskedSlotIndex, CapacityMask)

起点是 UnmaskedSlotIndex & CapacityMask，也就是字符串 Hash 的低 32 位与 CapacityMask 求与，得到最后几位

因为 Slots 的长度每次都是 2 的倍数，CapacityMask 刚好就是 2的倍数-1，也就刚好取到 UnmaskedSlotIndex 最后几位，并且刚好是 Slots 容器长度的范围内

1. 一般情况下，Slots 是一个稀疏数组，如果每次从头开始遍历查找，性能消耗较大。所以从 GetProbeStart 作为起点开始向后查找，成功率高
2. 如果是两个相同的 FName，通过 GetProbeStart 大概率可以得到相同的值，也能减少无用查找

Insert

template<class ScopeLock = FWriteScopeLock>
FORCEINLINE FNameEntryId Insert(const FNameValue<Sensitivity>& Value, bool& bCreatedNewEntry)
{
    ScopeLock _(Lock);
    FNameSlot& Slot = Probe(Value);

    if (Slot.Used())
    {
        return Slot.GetId();
    }

    bCreatedNewEntry = true;
    return CreateAndInsertEntry<ScopeLock>(Slot, Value);
}

通过 Probe 找到能供使用的 Slot

• 如果 Slot 不为空则表示该 FName 已经被储存过了，直接返回现有值即可
• 如果 Slot 为空，则使用 CreateAndInsertEntry 设置 Slot 的内容并创建对应的 FNameEntry

CreateAndInsertEntry

template<class EntryScopeLock>
FNameEntryId CreateAndInsertEntry(FNameSlot& Slot, const FNameValue<Sensitivity>& Value)
{
    FNameEntryId NewEntryId = Entries->Create<EntryScopeLock>(Value.Name, GetExistingComparisonId(Value), Value.Hash.EntryProbeHeader);

    // 判断 Slots 容量是否超过一定比例（9/10）
    ClaimSlot(Slot, FNameSlot(NewEntryId, Value.Hash.SlotProbeHash));

    ++NumCreatedEntries;
    NumCreatedWideEntries += Value.Name.bIsWide;

    return NewEntryId;
}

通过 Entries->Create 创建 FNameEntry 实体，并设置 Block 和 Offset 得到 FNameEntry 对应的 FNameEntryHandle

ClaimSlot 就是判断容器占用是否超过 9/10 超过了就扩容

使用 UsedSlots * LoadFactorDivisor > LoadFactorQuotient * Capacity() 是因为除法性能消耗比乘法大得多

FNameEntryAllocator

class FNameEntryAllocator
{
public:
	enum { Stride = alignof(FNameEntry) };
    enum { BlockSizeBytes = Stride * FNameBlockOffsets };、

    // some functions ...

private:
	mutable FRWLock Lock;
	uint32 CurrentBlock = 0;
	uint32 CurrentByteCursor = 0;
	uint8* Blocks[FNameMaxBlocks] = {};
};

• Stride 步长，也就是一个 FNameEntry 的大小
• BlockSizeBytes 一个 Block 的大小，FNameBlockOffsets 是 $2^16$ 也就是 65536 字节
• FNameMaxBlocks 值为 $2^13$ 也就是 8192，所以说最多 8192 个 Block 区块
• CurrentBlock 当前所属区块的序号
• CurrentByteCursor 当前区块的偏移位置，也就是空内存的起点

在 Allocate 函数中，可以观察到

1. 如果当前区块不足以塞下新的 FNameEntry 的话，就会创建一个新的区块，并将 CurrentByteCursor 归零
2. 将 CurrentByteCursor 指向空白内存的首地址
3. 将当前区块、偏移量作为参数传递给 FNameEntryHandle，未来可以直接通过这两个值索引到对应内存

Bytes = Align(Bytes, alignof(FNameEntry));

if (BlockSizeBytes - CurrentByteCursor < Bytes)
{
    AllocateNewBlock();
    AlignCurrentByteCursor<bNumbered>();
}

uint32 ByteOffset = CurrentByteCursor;
CurrentByteCursor += Bytes;

return FNameEntryHandle(CurrentBlock, ByteOffset / Stride);

FNamePool

首先 FName 都存储在 FNamePool 这个结构体中

class FNamePool
{
    // ... functions

private:
	enum { MaxENames = 512 };

	FNameEntryAllocator Entries;

#if WITH_CASE_PRESERVING_NAME
	FNamePoolShard<ENameCase::CaseSensitive> DisplayShards[FNamePoolShards];
#endif
	FNamePoolShard<ENameCase::IgnoreCase> ComparisonShards[FNamePoolShards];

    // some else property
};

FNamePoolShards 的值是 1024，这是定义在全局变量中的，所以说一开始就定义了一个 FNamePoolShard 数组，内容是 1024 个

FNameEntryAllocator 就是一个内存分配器

Store 存储

FNameEntryId FNamePool::Store(FNameStringView Name)
{
#if WITH_CASE_PRESERVING_NAME
    // 大小写敏感的做法
#endif

	bool bAdded = false;

	// Insert comparison name first since display value must contain comparison name
	FNameComparisonValue ComparisonValue(Name);
	FNameEntryId ComparisonId = ComparisonShards[ComparisonValue.Hash.ShardIndex].Insert(ComparisonValue, bAdded);

#if WITH_CASE_PRESERVING_NAME
	DisplayValue.ComparisonId = ComparisonId;
	return StoreValue(DisplayValue, bAdded).ToDisplayId();
#else
	return ComparisonId;
#endif
}

FNamePool::Store 是一个用于存储一个 FName 的函数，通过传入 Name 创建一个 FNameComparisonValue 的对象

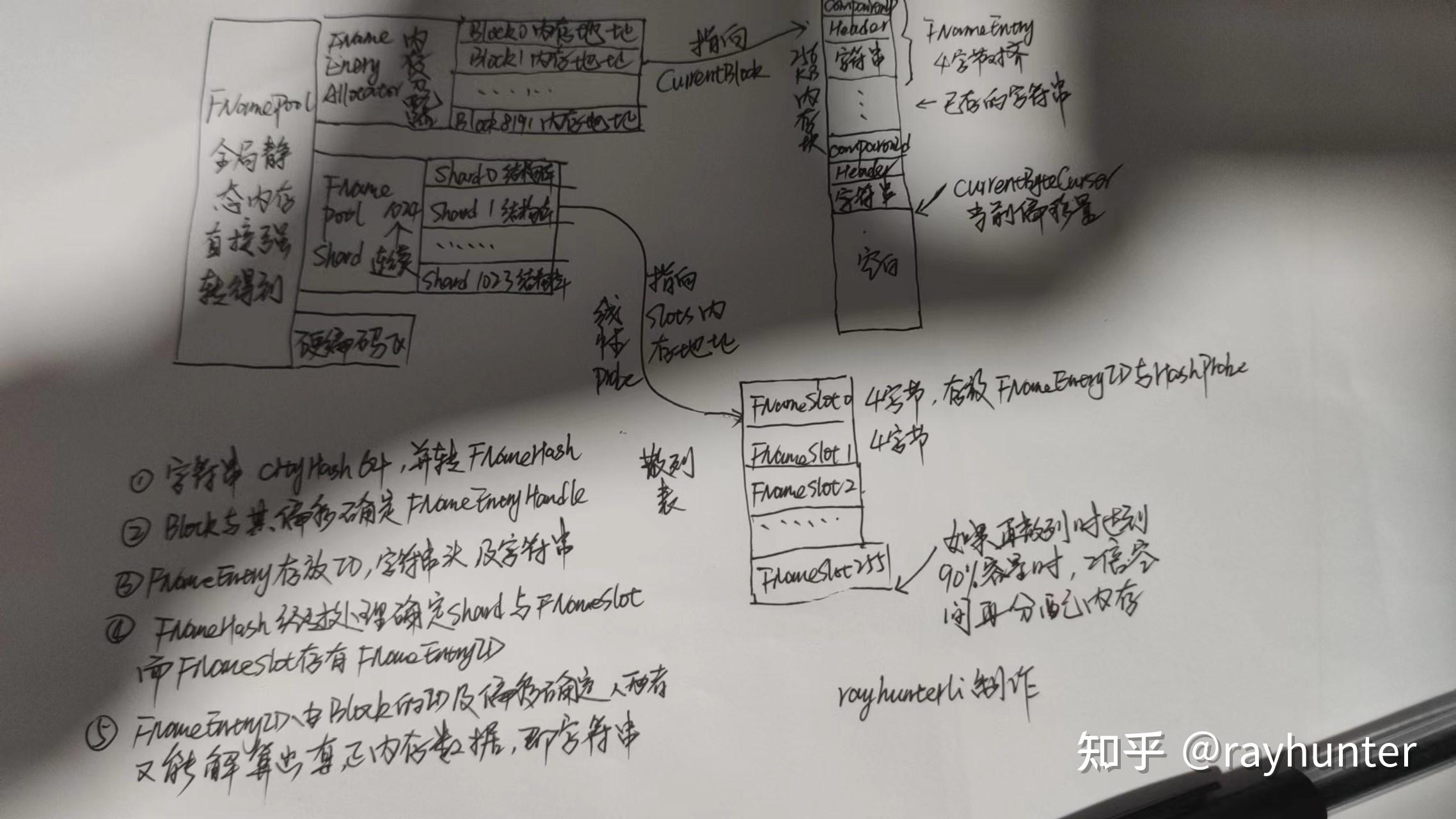

从这个函数调用堆栈可以确定 FNamePool 的内存结构

using FNameComparisonValue = FNameValue<ENameCase::IgnoreCase>;
#if WITH_CASE_PRESERVING_NAME
using FNameDisplayValue = FNameValue<ENameCase::CaseSensitive>;
#endif

通过 ComparisonShards[ComparisonValue.Hash.ShardIndex] 得到 FNamePoolShard，并向其添加值

ComparisonValue.Hash.ShardIndex 的 ShardIndex 还记得是什么吗？

ShardIndex 是通过 CityHash64 计算得到的 Hash 值的高 32 位中的低 10 位，取值范围是 0~1023

刚好 ComparisonShards 的大小也是 1024，索引范围是 0~1023

其实 FNamePool 就是这么设计的，目的就是通过 Hash 值进行分区，定义 FNamePoolShard 数组作为一级索引

找到 FNamePoolShard 之后，调用其 Insert 函数，创建 Entry 并保存到对应的 Slot 中

总结

大哥画图很清晰了

FName 的存储结构是从 FNamePool 为起点

FNamePool 分成两块

1. FNameEntryAllocator 用于存储真正的内容，并管理内存，可以通过区块序号和偏移量来得到具体的 FNameEntry 值
2. ComparisonShards 存储一系列的 Slot
   • 通过 FNameSlot 可以得到 FNameEntryId
   • 通过 FNameEntryId 可以得到 FNameEntryHandle
   • 通过 FNameEntryHandle 可以得到区块序号和偏移量

添加过程很简单清楚

1. 将字符串经过 CityHash64 得到 64 位数字 Hash 值
2. 通过 Hash 值的高 32 位的低 10 位可以找到 FNamePool::ComparisonShards 数组中的一个 FNamePoolShard
3. 通过 Hash 值计算得到 Probe，对 FNamePoolShard::Slots 数组进行遍历查找
   • 首先通过 Probe 值进行粗筛选
   • 在通过 Header 进行字符长度相等判断
   • 最后逐字符相等判断
4. 如果没有则创建 FNameEntry
   • 将创建的 FNameEntry 的 区块序号 和 偏移值 构建成 FNameEntryHandle
   • 将 FNameEntryHandle 转换成 FNameEntryId
   • 最后得到 FNameEntryId
